Glas-in-lood is een prachtig traditioneel product met een lange geschiedenis.
Wij kunnen er veel over vertellen: van de ambachtelijke vervaardiging en verschillende soorten glas tot restauratie, isolatie en de mogelijkheden om glas-in-lood te combineren met de huidige houten kozijnen.
Wat is glas-in-lood?

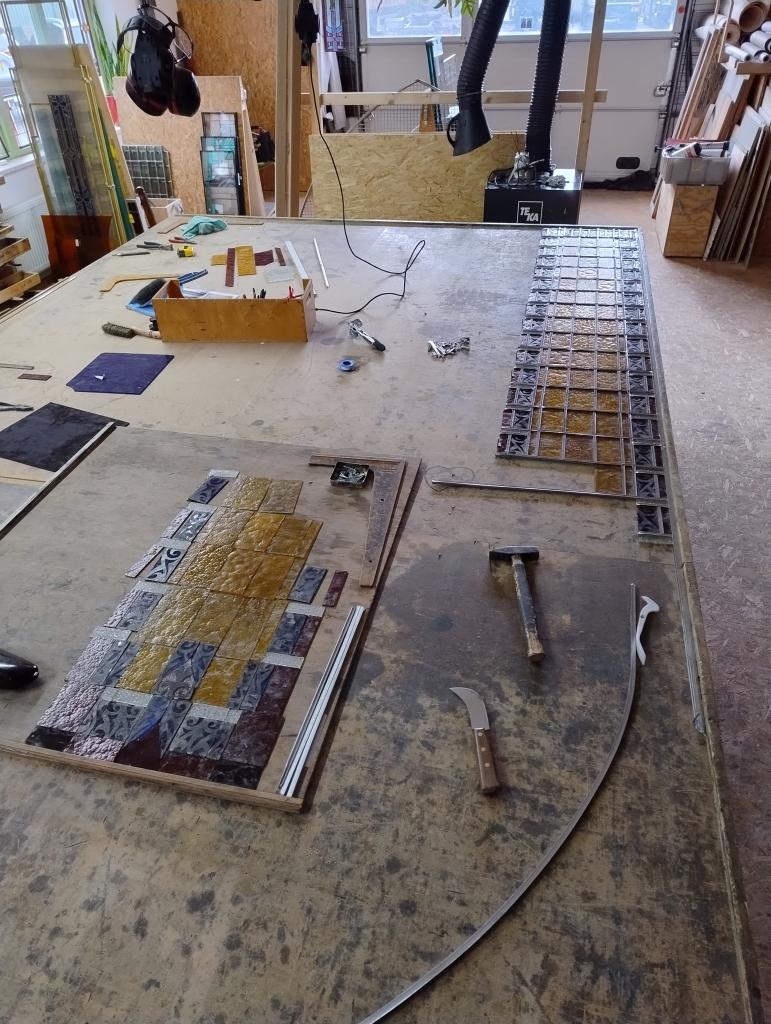

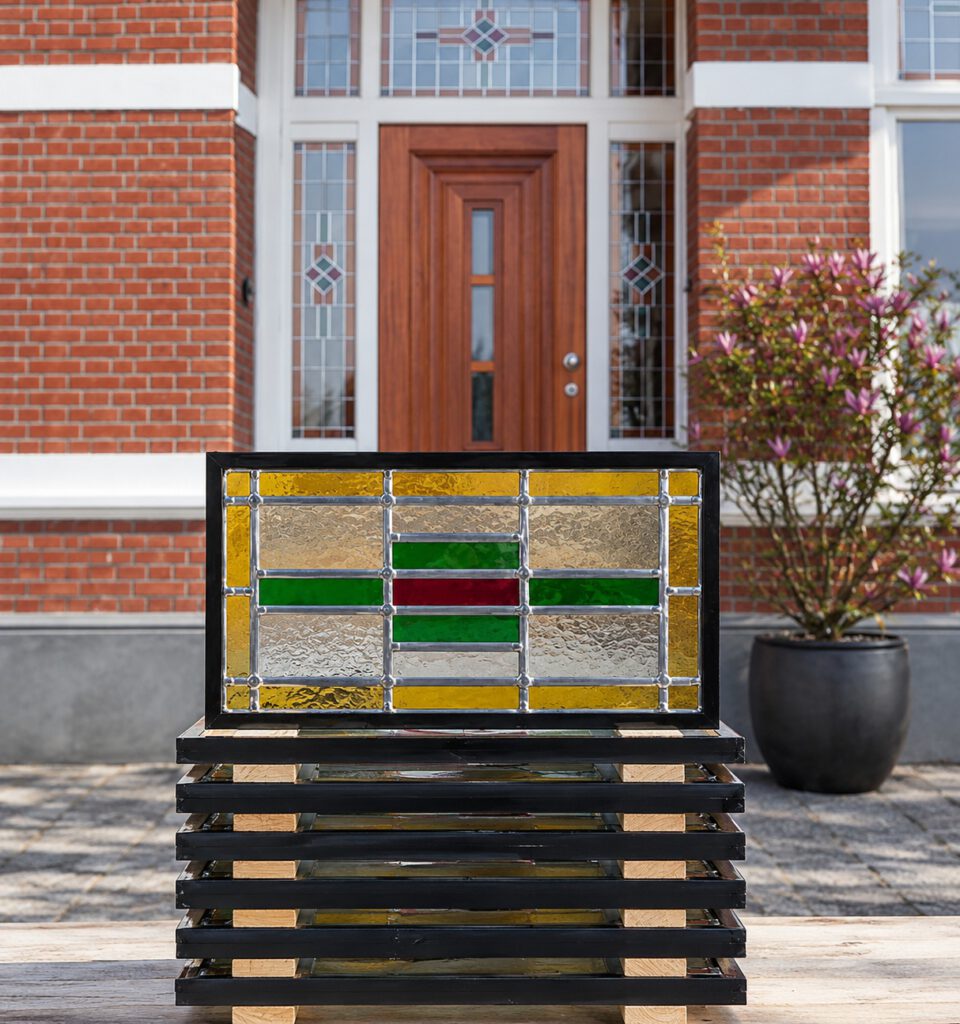

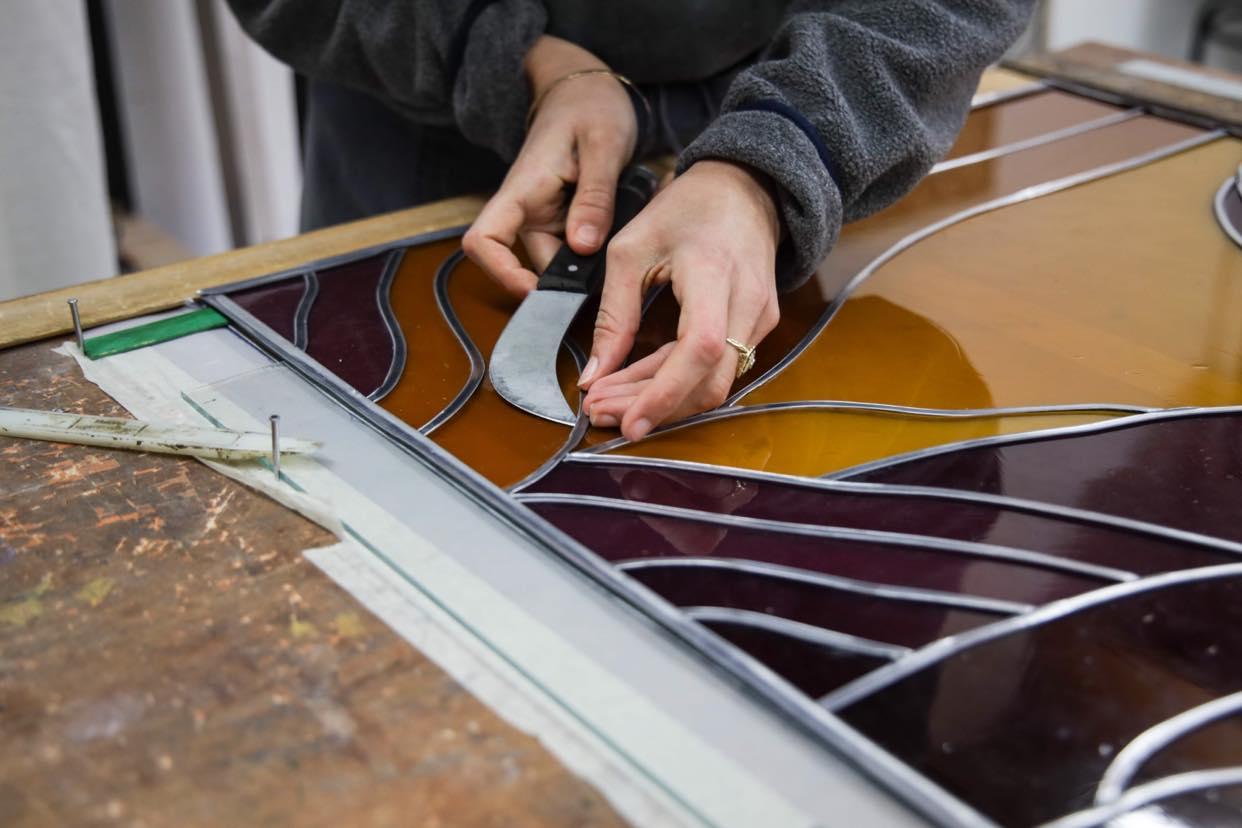

Glas-in-lood bestaat uit afzonderlijke stukken glas die met H-vormige loden profielen met elkaar worden verbonden. De loodprofielen houden de glasstukken op hun plaats en vormen tegelijkertijd het karakteristieke lijnenspel.

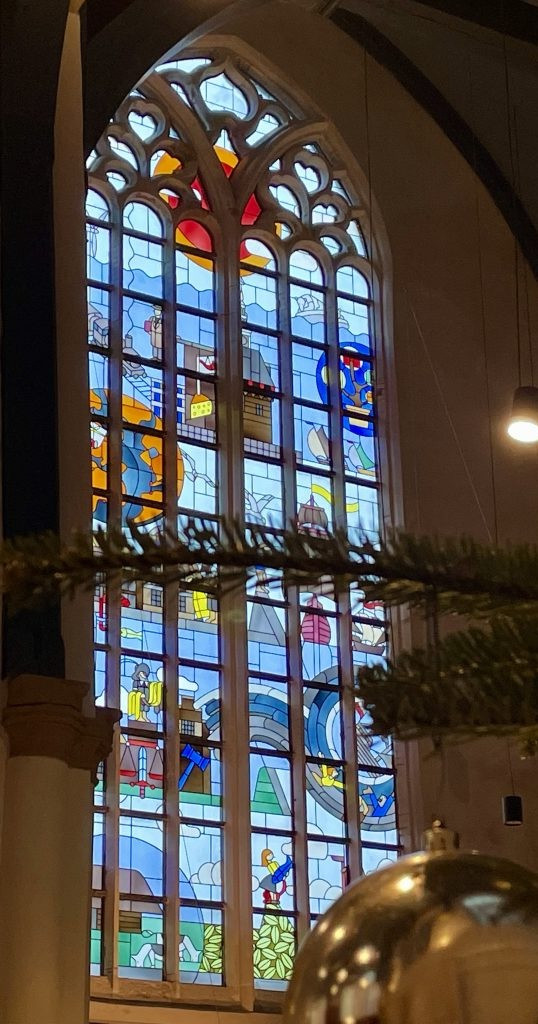

Het wordt al eeuwenlang toegepast in kerken, monumentale gebouwen, herenhuizen en traditionele woningen. Naast gekleurd glas wordt ook veel blank, structuur- en zogenoemd kathedraalglas gebruikt.
De verschillende soorten glas-in-lood

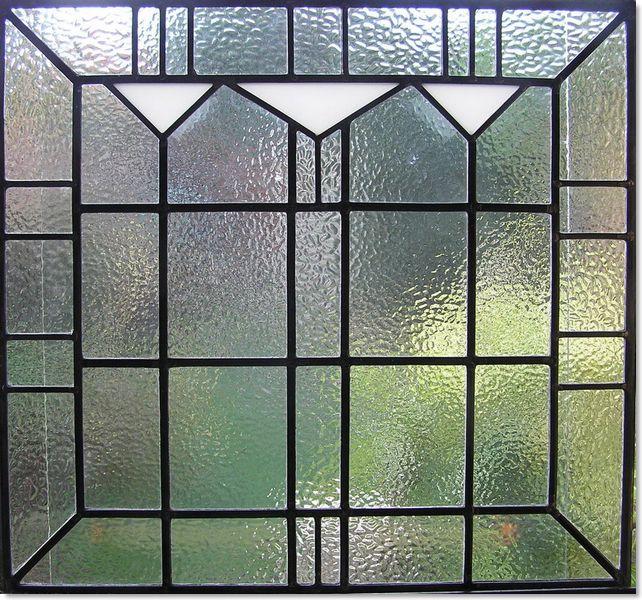

- Blank glas-in-lood

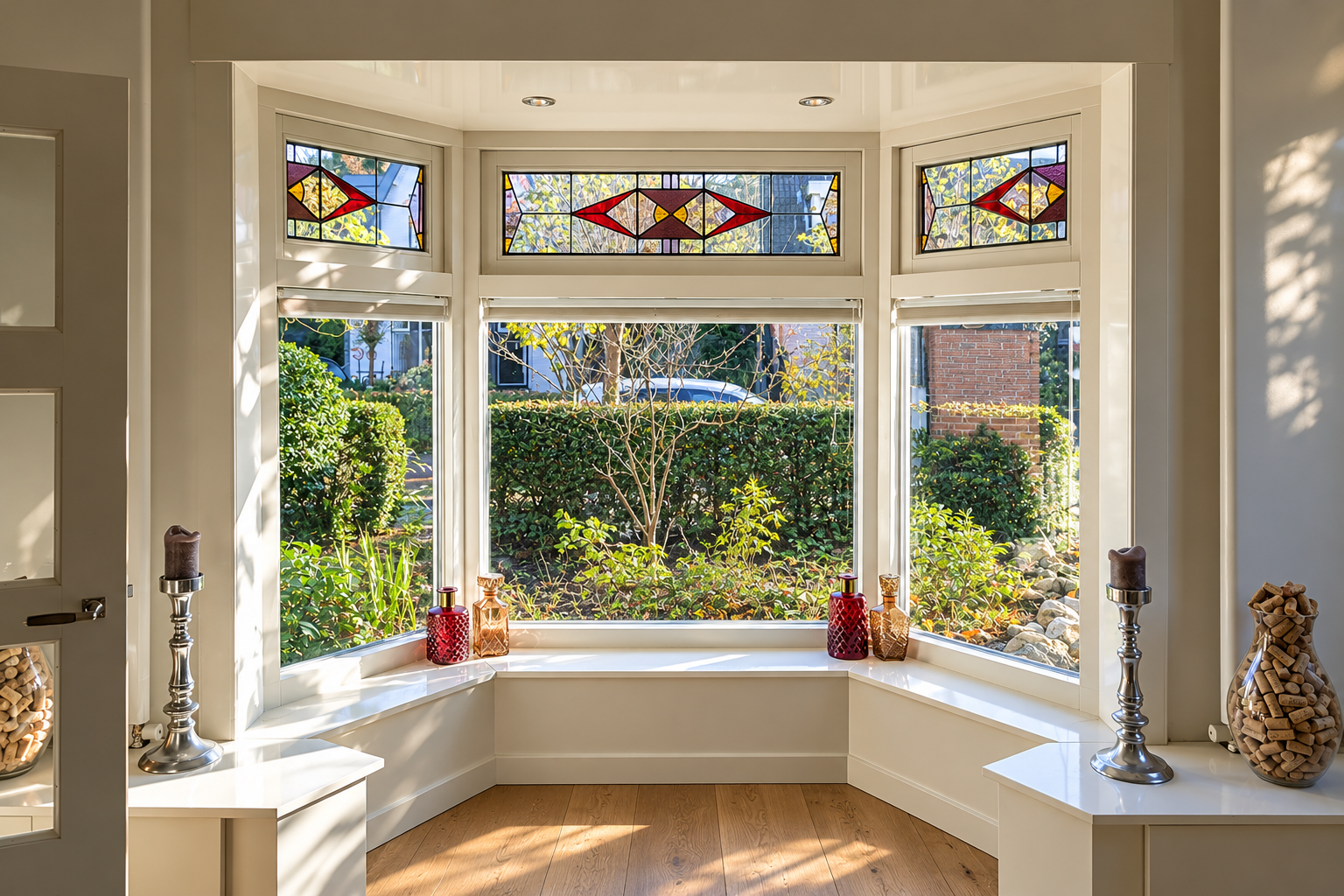

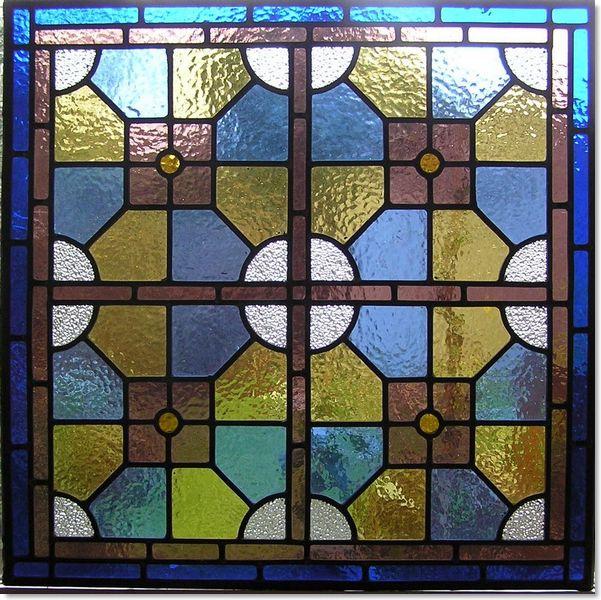

- Gekleurd glas-in-lood

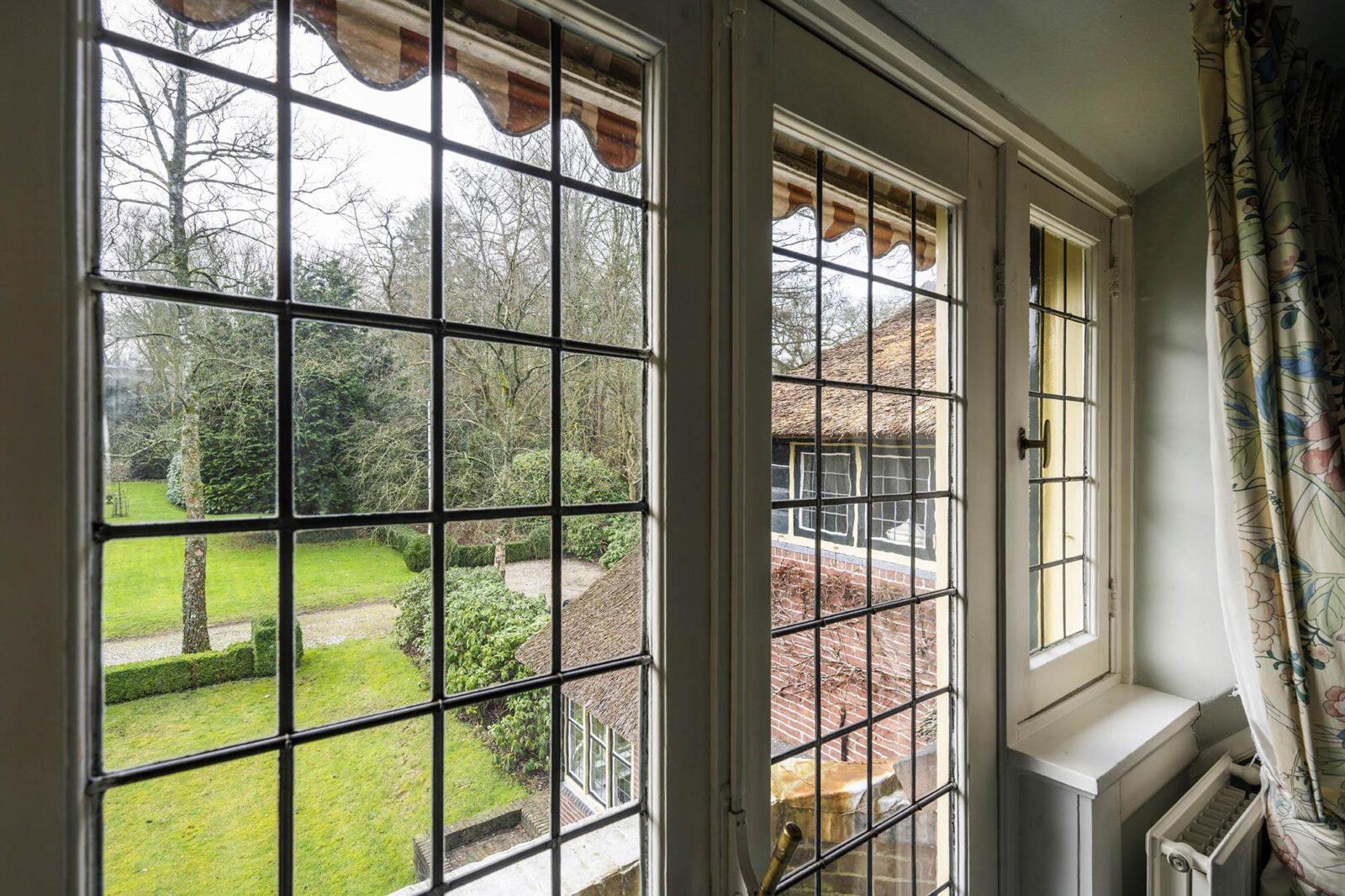

- Klassiek roeden- en glas-in-loodwerk
- Glas-in-lood tussen isolatieglas

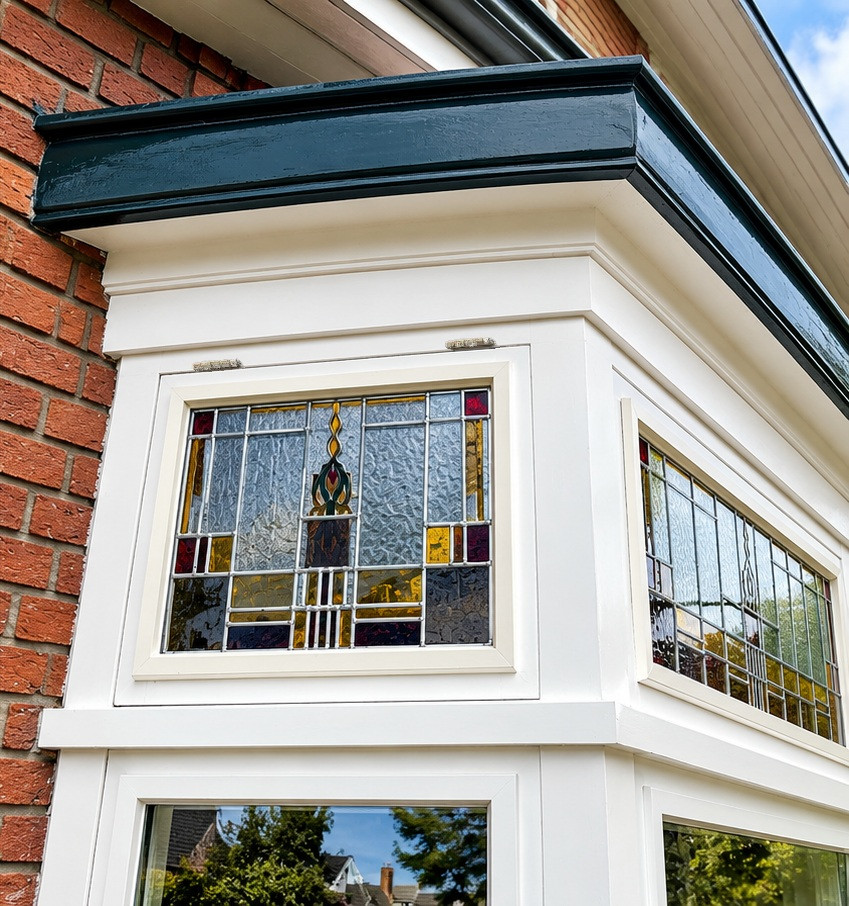

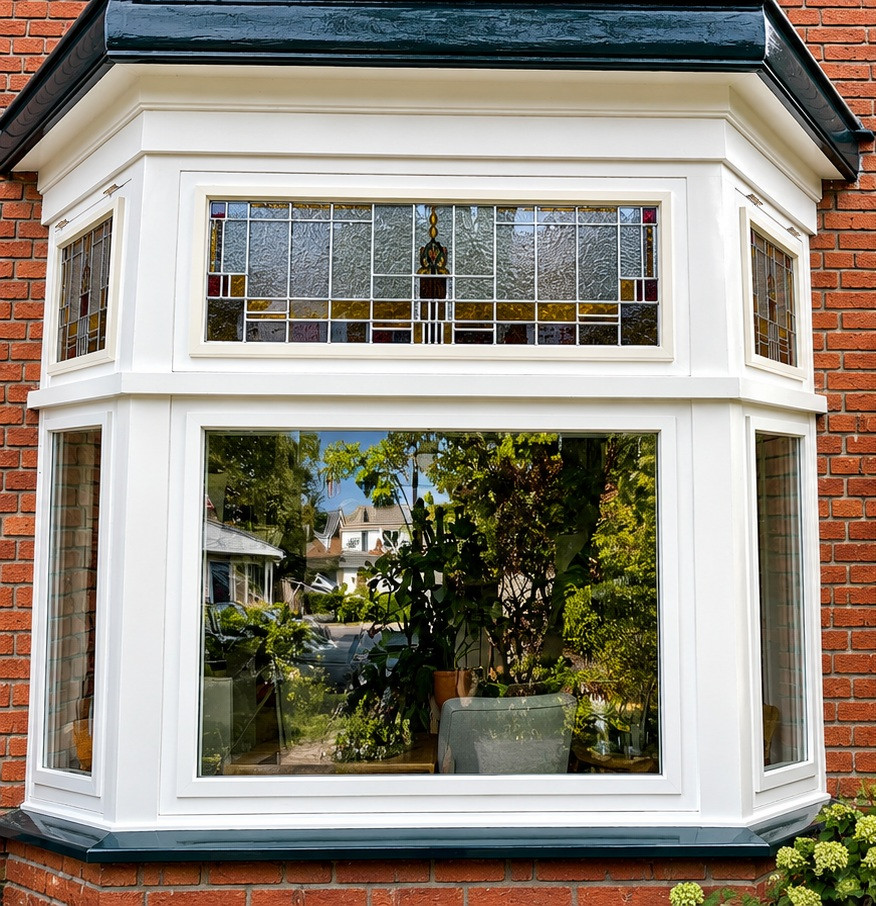

Glas-in-lood combineren met moderne houten kozijnen
Voor Kuiters timmerfabriek is vooral de combinatie van traditioneel glas-in-lood met moderne houten kozijnen interessant. Er zijn verschillende mogelijkheden.
| Uitvoering | Kenmerk |
|---|---|
| Enkel glas-in-lood | Authentiek, maar beperkte thermische isolatie |
| Voorzetbeglazing | Bestaand glas-in-lood blijft behouden; een extra glaslaag wordt aan de binnen- of buitenzijde aangebracht |
| Glas-in-lood tussen HR++ glas | Traditionele uitstraling met betere isolatie |
| Glas-in-lood tussen triple glas | Mogelijk bij een geschikte glasopbouw, voldoende ruimte en een passend kozijn |
| Restauratie in een nieuw houten kozijn | Bestaand glas-in-lood kan opnieuw worden toegepast, afhankelijk van de staat en constructie |
Belangrijk technisch aandachtspunt: glas-in-lood kan niet zomaar in iedere isolatieglasopbouw worden opgenomen. Het loodwerk, de bevestiging, het gewicht, de beschikbare spouw en de compatibiliteit van de gebruikte materialen moeten zorgvuldig worden beoordeeld. Ook de glasleverancier moet bevestigen welke opbouw technisch haalbaar is.
Waar moet je technisch op letten?

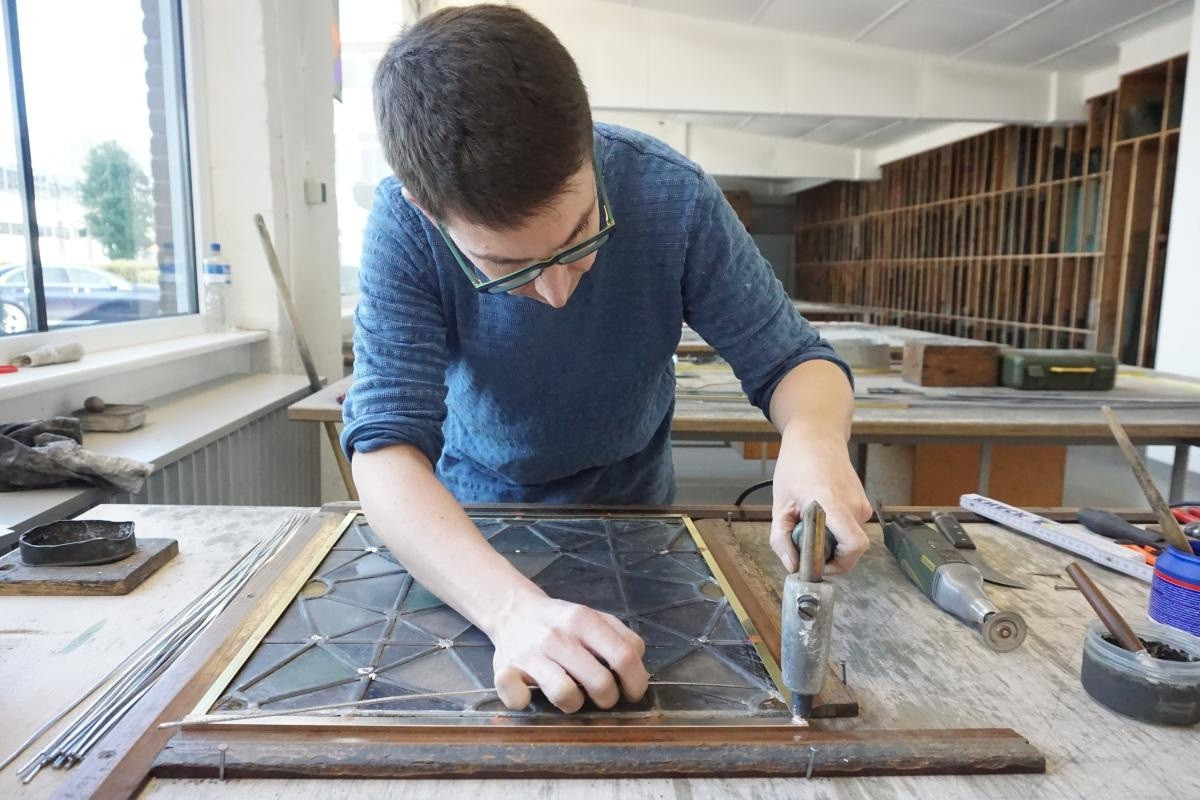

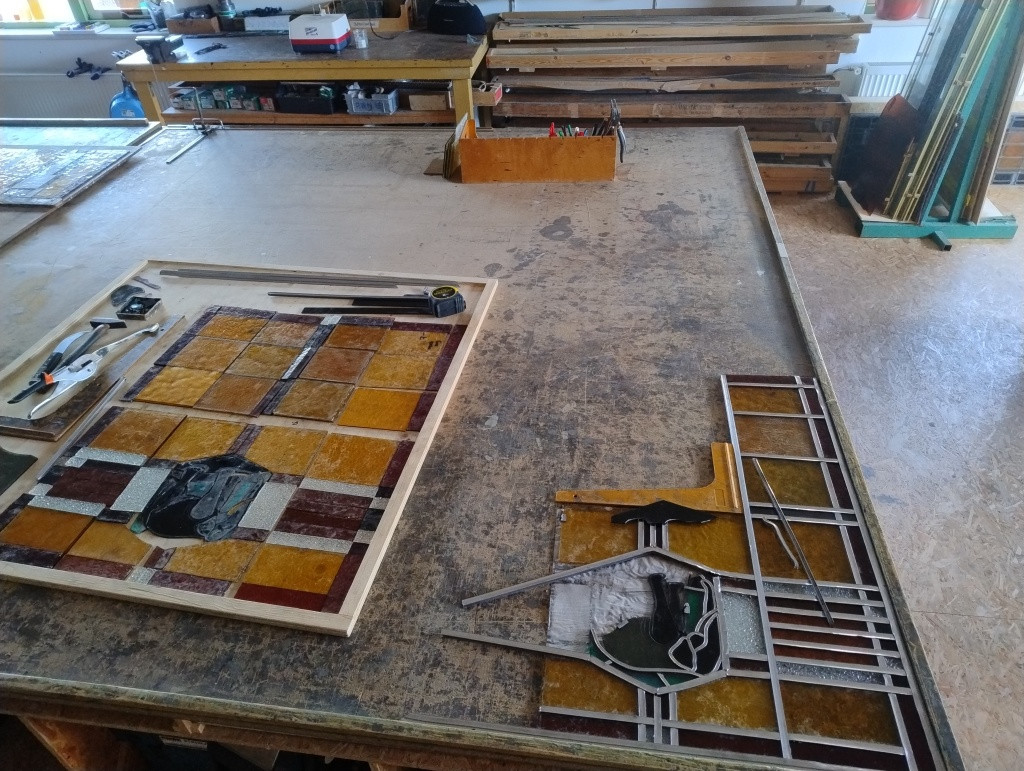

- Loodprofielen: de staat van het lood, soldeerverbindingen en eventuele vervorming bepalen mede of restauratie nodig is.
- Glaskeuze: antiekglas, mondgeblazen glas, kathedraalglas en modern structuurglas hebben ieder een eigen uitstraling.
- Isolatiewaarde: het glas-in-lood zelf biedt doorgaans weinig thermische isolatie; de volledige glasopbouw bepaalt de uiteindelijke prestatie.

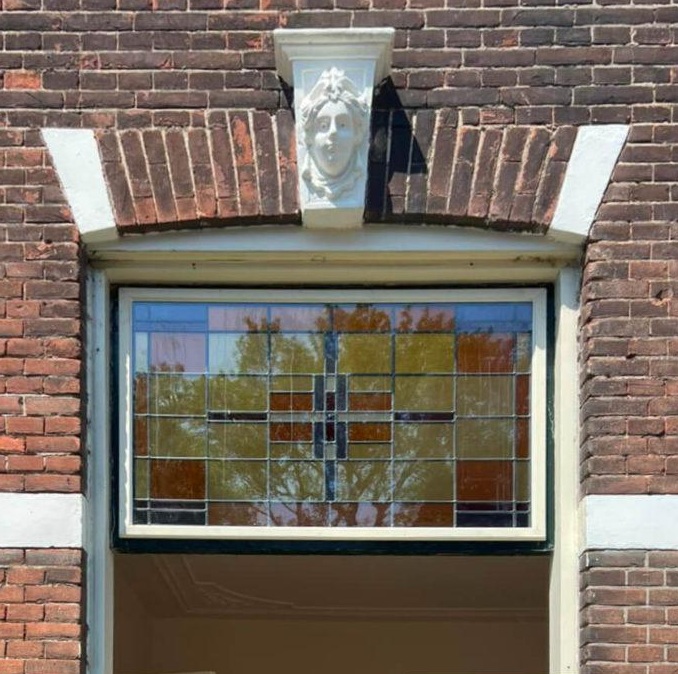

- Monumentale eisen: bij monumenten of woningen in een beschermd dorpsgezicht kunnen specifieke eisen gelden voor het behoud van de oorspronkelijke uitstraling.
- Kozijnconstructie: het houten kozijn moet geschikt zijn voor de dikte, het gewicht en de gekozen beglazingsmethode.
Voor Kuiters timmerfabriek is dit een interessant technisch onderwerp: bestaand glas-in-lood behouden en tegelijkertijd de isolatiewaarde van houten kozijnen sterk verbeteren. Dat kan op meerdere manieren.
De beste oplossing hangt af van de dikte van het bestaande glas-in-lood, de gewenste uitstraling, de beschikbare inbouwdiepte en de houtmaten van 67, 78 mm of meer.
Het belangrijkste onderscheid is dat je het glas-in-lood óf apart behoudt met een voorzetraam, óf opneemt in een isolerende glasconstructie. Dat zijn technisch verschillende oplossingen.
De vier mogelijkheden met glas in lood
Optie A — Voorzetraam aan de buitenzijde
Het bestaande glas-in-lood blijft volledig intact en wordt gerestaureerd. Aan de binnenzijde plaats je een afzonderlijk raam met bijvoorbeeld HR++ glas of vacuümglas.
- Geschikt voor bestaande houten kozijnen en monumentale panden.
- Het glas-in-lood blijft aan de buitenzijde zichtbaar.
- Een voorzetraam met vacuümglas kan een zeer goede isolatie geven met weinig extra dikte.

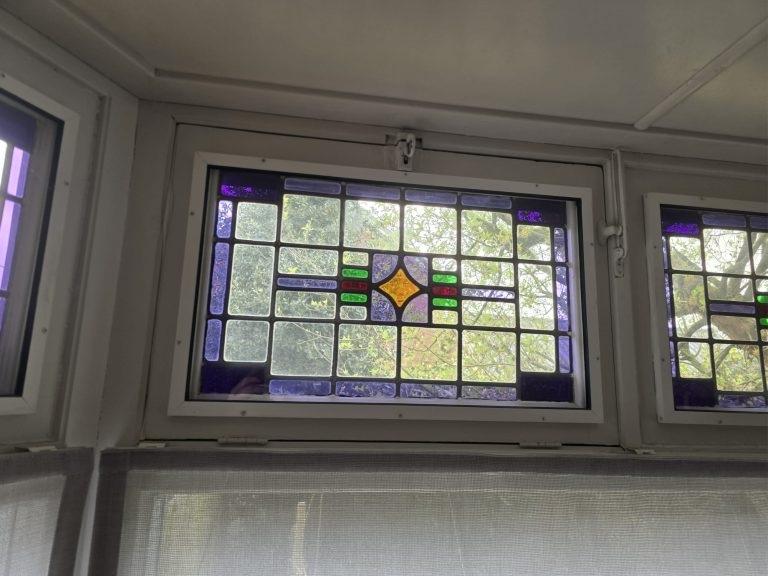

Optie B — Voorzetraam aan de binnenzijde
Het bestaande glas-in-lood blijft volledig intact en wordt gerestaureerd. Aan de buitenzijde plaats je een afzonderlijk raam met bijvoorbeeld HR++ glas of vacuümglas.
- Geschikt voor bestaande houten kozijnen en monumentale panden.
- Het glas-in-lood blijft aan de buitenzijde redelijk zichtbaar en binnen goed.
- Een voorzetraam met vacuümglas kan een zeer goede isolatie geven met weinig extra dikte.

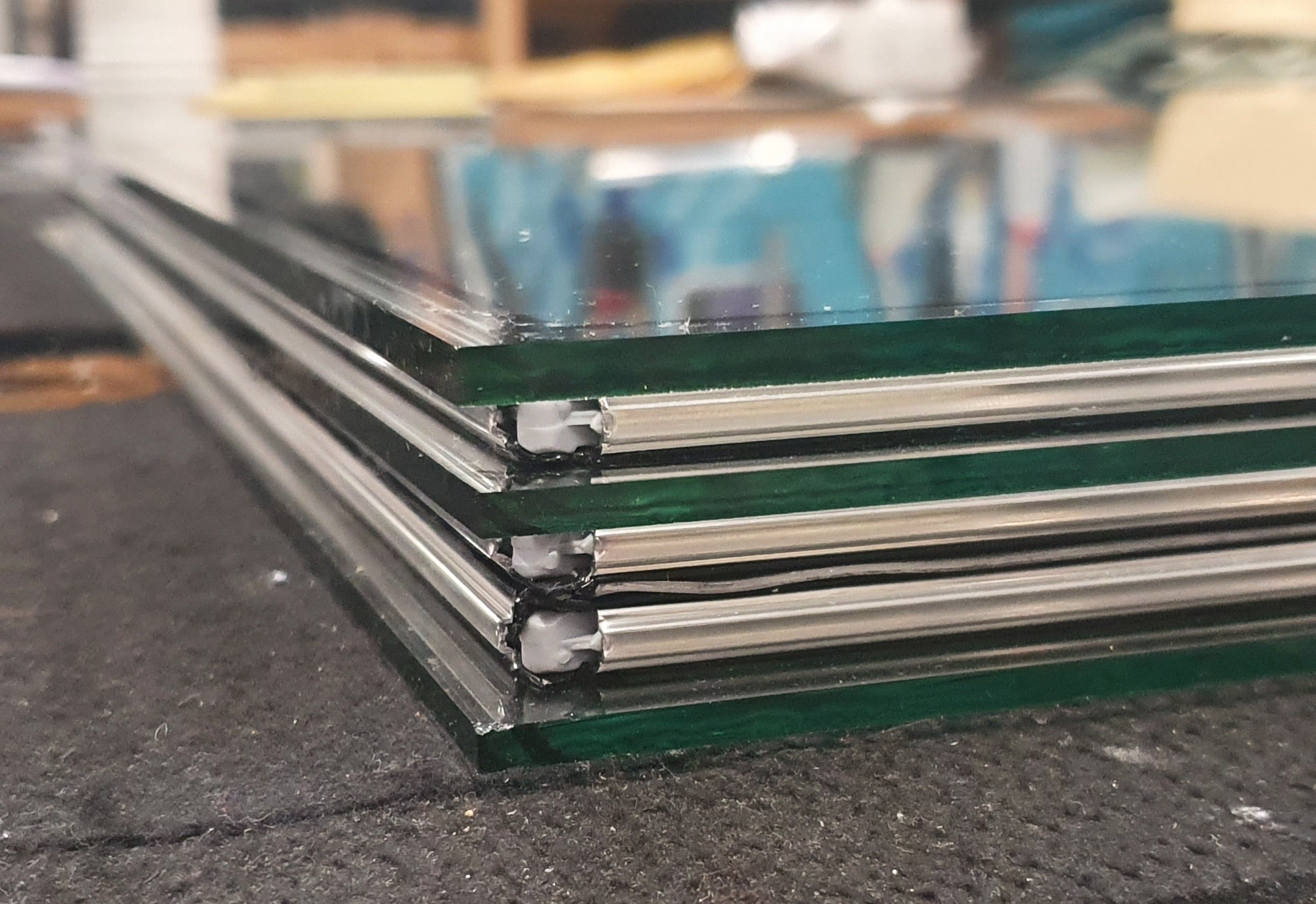

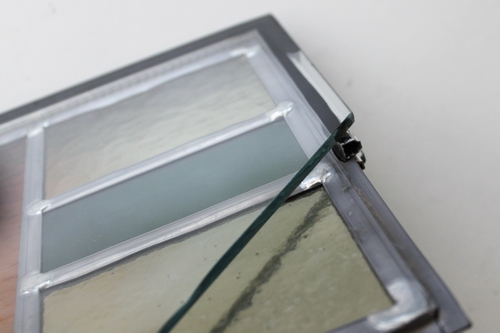

Optie C — Bestaand glas-in-lood opnemen in HR++ isolatieglas
Het originele loodpaneel wordt door een gespecialiseerde glasproducent tussen glasbladen geplaatst.
- Het oorspronkelijke patroon blijft behouden.
- De buitenzijde kan het karakter van het oude raam behouden.
- HR++ is mogelijk met een daarvoor geschikte glasopbouw.
Aandachtspunt: het loodpaneel moet geschikt zijn om in de isolatieglasunit op te nemen. De totale dikte begint bij sommige systemen rond 22 mm, maar kan aanzienlijk groter worden.
Optie D — Glas-in-lood combineren met triple glas
Technisch mogelijk bij specifieke systemen waarbij het glas-in-lood in een samengestelde glasunit wordt verwerkt.
- Interessant voor nieuwe houten kozijnen met voldoende ruimte.
- De isolatie kan uitstekend zijn.
- De totale dikte, het gewicht en de randafdichting vragen om maatwerk.
Bij een kozijn van 67 of 78 mm moet de glasleverancier eerst bevestigen of de gewenste samenstelling haalbaar is. Je kunt niet zomaar een standaard triple ruit combineren met een bestaand loodpaneel.
Optie E — Vacuümglas
Vacuümglas is bijzonder interessant als de houten raamprofielen slank moeten blijven.
- Bepaalde producten zijn slechts circa 7–10 mm dik.
- De Ug-waarde kan bij geschikte producten circa 0,4–0,7 W/m²K bedragen.
- Het kan geschikt zijn voor bestaande sponningen of een apart voorzetraam.
Belangrijk: vacuümglas met het originele glas-in-lood in één zal niet kunnen in dezelfde glasunit. Een speciale afzonderlijk vacuümglazen voorzetraam is de uitgangspunt.
Houten kozijnen van 67, 78 of meer millimeter
De profieldiepte van het houten raam. Die maat is niet hetzelfde als de beschikbare glasdikte: de sponningdiepte en de glaslatconstructie zijn minstens zo belangrijk.
| Houten kozijn | Mogelijkheden met glas-in-lood |
|---|---|
| 67 mm diep | Bestaand glas-in-lood behouden met een voorzetraam; HR++ glas toepassen; vacuümglas toepassen met een speciaal gemaakte glaslat. Bij triple glas kan een aanvullende voorzetraamconstructie nodig zijn. |
| 78 mm diep | Meer ruimte voor zwaardere en beter isolerende glas-opbouwen, afhankelijk van de sponning, raamconstructie en het beslag. |
| 90 mm of meer diep | Nog meer mogelijkheden voor dikkere, zwaardere en hoog isolerende glasconstructies, met meer ontwerpvrijheid voor de detaillering. |
| Alle profieldieptes | Een afzonderlijk voorzetraam kan een oplossing zijn om het originele glas-in-lood te behouden. |
De belangrijkste nuance: de profieldiepte alleen bepaalt niet welk glas mogelijk is. De sponning, de beschikbare glasdikte, het gewicht, het beslag en de gekozen constructie zijn mede bepalend.
Bij een kozijn van 67 mm hoeft de toepassing van HR++ of vacuümglas dus niet direct tot grote aanpassingen aan het kozijn te leiden. Bij vacuümglas kan een speciaal gemaakte glaslat uitkomst bieden. Voor triple glas vraagt de combinatie met bestaand glas-in-lood om een passende aanvullende constructie, bijvoorbeeld een voorzetraam.
Welke isolatiewaarden kun je nastreven?
Onderstaande waarden zijn indicatieve waarden voor het glas of de glasoplossing. Ze zijn niet automatisch de isolatiewaarde van het complete houten kozijn.
| Glasoplossing | Indicatieve Ug-waarde |
|---|---|
| Enkel glas-in-lood | circa 5,8 W/m²K |
| Voorzetraam met gewone beglazing | afhankelijk van de opbouw |
| HR++ glas | circa 1,0–1,2 W/m²K |
| Triple glas | circa 0,5–0,7 W/m²K |
| Vacuümglas | circa 0,4–0,7 W/m²K |
De uiteindelijke waarde verschilt per product en samenstelling. Bij glas-in-lood met isolatieglas moet je de complete, door de fabrikant opgegeven glasopbouw beoordelen.
Eén belangrijke vraag voor jouw kozijnprofielen
Advies glas in lood
Ons advies ga voor drie uitvoeringen als uitgangspunt nemen:
